Компания Apekom предлагает частные ветроэлектростанции.
На нашем складе в Таллинне в настоящее время имеются ветроэлектростанции мощностью 3, 5 и 10 кВт.
Мы не пытаемся просто продавать ветроэнергетические установки, мы предлагаем комплексное обслуживание, индивидуальное для каждого клиента:
- Рассчитываем и подбираем необходимую энергоустановку
- Производим привязку на местности и рекомендуем место установки
- Производим подборку системы (полностью автономную или работающую параллельно с сетью)
- Индивидуально изготавливаем мачту (башню) требуемой высоты
- Рассчитываем и изготавливаем соответствующий фундамент по месту установки и высоте мачты
- Рекомендуем типы аккумуляторных батарей и условия их содержания
- Собираем, устанавливаем, подсоединяем и запускаем в работу всю систему
- Осуществляем сервисное обслуживание
Маломощные, частные ветроэлектростанции с каждым годом становятся все более востребованными.
В Эстонии нет энергоресурсов, но в Эстонии есть ветер, среднегодовая скорость которого по стране от 3,1 до 6,4 м/сек. Новые энергосберегающие технологии, такие как инфракрасное отопление ПЛЭН, светодиодное освещение, экономичная бытовая техника позволяют рассчитать, установить и использовать индивидуальную ветроэлектростанцию для освещения, отопления и работы всех необходимых бытовых приборов за счет энергии ветра.
Окупаемость наших ветроэлектростанций, исходя из тарифов за 2010 год составляет от 4,5 до 6,5 лет.
Независимость - это энергозащищённость!

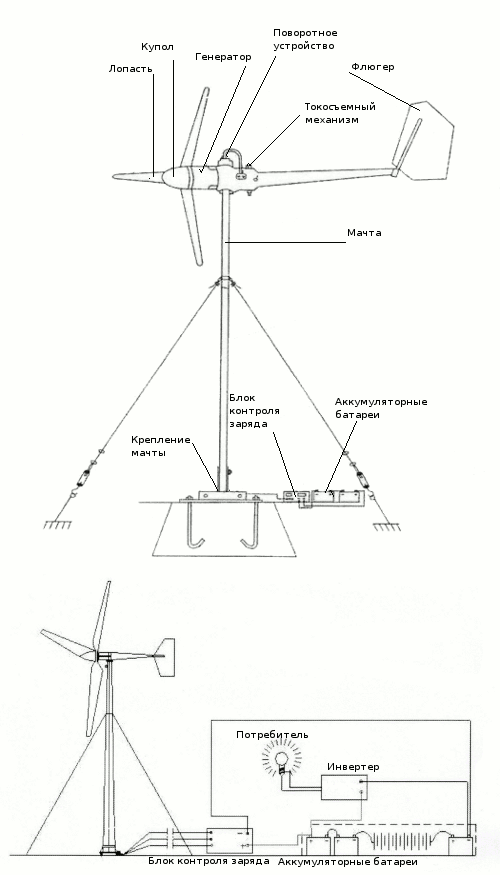

Состав Ветроэнергетической установки
Помимо элементов, указанных на схемах, в ветроэнергетическую установку входят термонагревательный элемент и устройство буревой защиты.
Технические характеристики
| Название ВЭУ | AWG-3000 | AWG-5000 | AWG-10000 |
|---|---|---|---|
| Мощность | 3 кВт | 5 кВт | 10 кВт |
| Диаметр ветроколеса | 5 м | 6 м | 8 м |
| Число лопастей | 3 | 3 | 3 |
| Скорость вращения колеса | 240 | 220 | 160 |
| Скорость ветра при номинальной мощности | 10 м/с | 10 м/с | 10 м/с |
| Максимальная мощность | 4,5 кВт | 7 кВт | 15 кВт |
| Параметры выходного напряжения | 220 В | 220 В | 380 В |
| Начальная скорость ветра | 3 м/с | 3 м/с | 3 м/с |
| Рабочий диапазон скорости ветра | 3-25 м/c | 3-25 м/c | 3-25 м/c |
| Буревая защита до | 40 м/с | 40 м/с | 40 м/с |
| Высота мачты | 15 м, 18 м, 27 м | 16 м, 19 м, 28 м | 16,5 м, 19,5 м, 28,5 м |
| Переключающее устройство | 220 В 50 Гц | 220 В 50 Гц | 220 В 50 Гц |
| Параметры контроллера | 220 В 60 А | 220 В 60 А | 380 В 120А |
| Параметры инвертора | DC220V | DC220V | DC380V |
| Диаметр и толщина стенки мачты | 159*5 | 159*5 | 219*6 |
| Емкость и количество аккумуляторных батарей | 12В 100А/ч 18 шт. | 12В 150А/ч 18 шт. | 12В 200А/ч 30 шт. |
Технические характеристики ветрогенераторов мощностью свыше 10кВт предоставляются по запросу.
Все системы ветроэнергетической установки работают в автоматическом режиме, они требуют сервисный осмотр не чаще 1 раза в год и рассчитаны на срок службы 20 лет.
Таблица расчета среднего энергопотребления бытовыми электроприборами.
| Наименование | Кол-во | Мощность, Вт | Время работы в течение расчетного периода,ч | Расчетный период | Потребление за месяц кВтч |
|---|---|---|---|---|---|
| Электролампа | 1 | 60 | 4 | сутки | 7,2 |
| Телевизор | 1 | 300 | 6 | сутки | 54 |
| Видеоплеер | 1 | 10 | 6 | неделя | 0,26 |
| Музыкальный центр | 1 | 100 | 1 | сутки | 3 |
| Компьютер | 1 | 150 | 2 | сутки | 9 |
| Принтер | 1 | 20 | 1 | неделя | 0,09 |
| Холодильник | 1 | 150 | 8 | сутки | 36 |
| Печь СВЧ | 1 | 1000 | 0,2 | сутки | 6 |
| Миксер | 1 | 500 | 0,2 | сутки | 3 |
| Кофеварка | 1 | 1000 | 0,2 | сутки | 6 |
| Чайник | 1 | 2000 | 0,2 | сутки | 6 |
| Стиральная машина | 1 | 1500 | 1,5 | неделя | 9,68 |
| Посудомоечная машина | 1 | 1500 | 0,5 | сутки | 22,5 |
| Пылесос | 1 | 1300 | 0,5 | неделя | 2,8 |
| Утюг | 1 | 1400 | 1,5 | неделя | 9,03 |
| Фен | 1 | 1200 | 0,2 | сутки | 7,2 |
| Электродрель | 1 | 500 | 2 | неделя | 4,3 |
| Электронасос | 1 | 200 | 0,5 | месяц | 0,1 |
| Джакузи | 1 | 2000 | 0,2 | сутки | 12 |
| Варочная поверхность | 1 | 5000 | 1 | сутки | 150 |
| Духовой шкаф | 1 | 200 | 3 | неделя | 25,8 |
Для всех приборов данных в перечне указаны наиболее распространённые характеристики, но вы можете их изменить в соответствии с потребляемой мощностью конкретно ваших приборов и в соответствии с их количеством посчитать необходимую вам мощность ветроэнергетической установки.
Классификация ветроэнергетических установок
По типу потребителя различают:
- Автономные ВЭУ (off-grid) тип
- Сетевые ВЭУ (on-grid) тип
Автономные ВЭУ имеют систему аккумулирования электроэнергии. Поскольку ветер не постоянен, то они эксплуатируются для постоянного обеспечения потребителя электроэнергией обычно совместно с сетью или с дизельгенератором или с солнечными батареями. При этом экономия топлива дизельгенератора составляет порядка 80%, так же и взятие энергии из общей сети.
Сетевые ВЭУ работают совместно с сетью, но при этом не требуют аккумулирования электроэнергии. При этом потребитель пользуется как энергией ветра, так и энергией из сети в отсутствие ветра. Излишки энергии ветра в период малого потребления направляются в общую сеть.

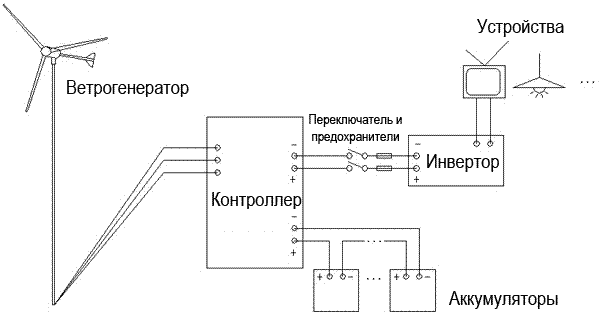

Схема автономной off-grid системы

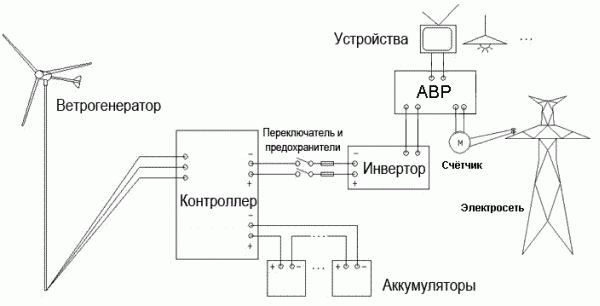

Схема автономной off-grid системы параллельно с сетью

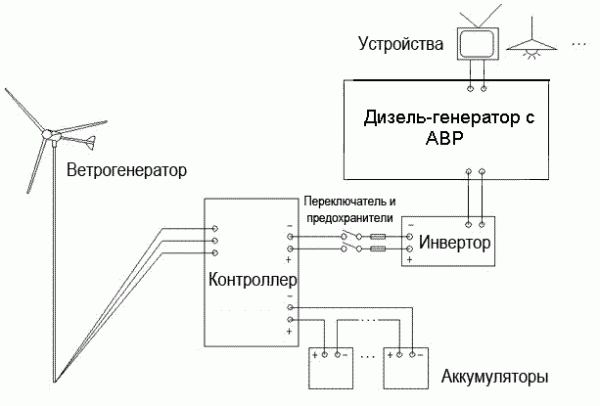

Схема автономной off-grid системы гибридной с дизель-генератором

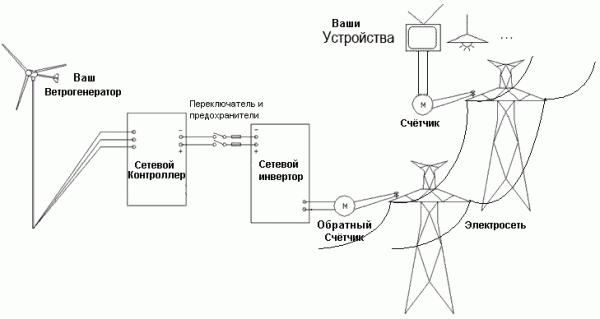

Схема автономной on-grid системы

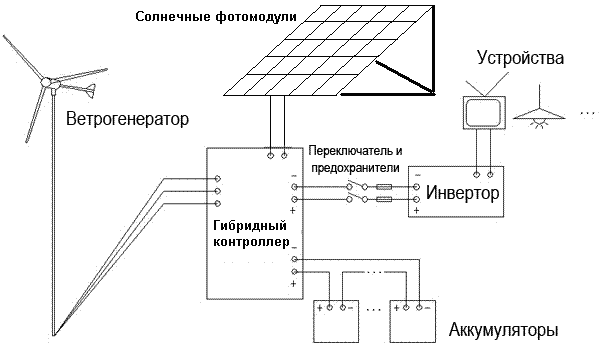

Схема автономной off-grid системы гибридной с солнечными батареями

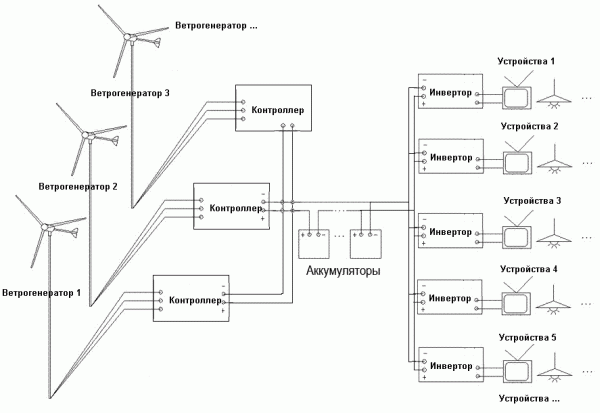

Схема автономной off-grid системы с собственной локальной сетью
Наша компания имеет возможность устанавливать ВЭУ как off-grid, так и on-grid типа по желанию клиента.
Цены и условия поставки
Стоимость комплектов ветрогенераторов серии AWG:
| Наименование комплекта ветрогенератора | Стоимость, EUR |
|---|---|
| AWG-3000 | 4 300 |
| AWG-5000 | 7 300 |
| AWG-10000 | 15 300 |
В комплект ветрогенератора входят:
- Генератор
- Лопасти
- Буревая защита
- Флюгер
- Поворотное устройство
- Токосъемный механизм
- Кабель
- Регулятор заряда
- Инвертор off-grid
- Переключающее устройство
В комплект ветроэнергетической установки входят:
- Комплект ветрогенератора
- Мачта или башня
- Стрела подъема
- Монтажно-тяговый механизм
- Аккумуляторные батареи
- Помещение для электрооборудования (инвертор, аккумуляторные батареи, регулятор заряда)
Стоимость ветроэнергетической установки с ее монтажом на местности и подключением рассчитывается для каждого клиента индивидуально.
Стоимость мачты или башни для установки ветрогенератора индивидуальна для каждого клиента и зависит от необходимой высоты мачты и мощности генератора.
Аккумуляторные батареи приобретаются клиентом самостоятельно с учетом наших рекомендаций или через нашу компанию.
При условии наличия товара на складе срок поставки комплекта ветрогенератора серии AWG 3 дня, ветроэнергетической установки - 1 месяц.
Срок поставки комплекта ветроэнергетической установки серии AWG в течение 2,5 месяцев с момента подписания договора и получения 50% предоплаты.
Аккумуляторные батареи
Наша компания предлагает для комплектации ветроэнергетических установок аккумуляторные батареи (АКБ) всемирно известной компании HAZE. Это английская транснациональная компания, имеющая 20-летний опыт в производстве АКБ и инженерно-технических решений.
Компания HAZE Battery Company Ltd имеет завод, расположенный в Китае (Шеньжень), общей площадью более 100 га, в т.ч. освоенных под размещение производственных мощностей - 40 га, это современное и высокотехнологичное производство. Численность рабочих на заводе - около 1000 человек. Объем выпускаемой продукции более 50 млн. долларов США в год.
Завод начал свою работу в 2001 году. 8% от всего объема выпускаемой продукции реализуется на внутреннем рынке, 92% - рынок Европы и США. Завод Haze в Китае производит герметизированные стационарные аккумуляторные батареи с клапанным регулированием (VRLA), изготовленные по технологии AGM и GEL, номинальным напряжением от 2 до 12В и номинальной емкостью от 0,7Ач до 3850Ач. Батареи HAZE GEL применяются в ветроэнергетических электростанциях, в промышленных поломоечных машинах, электропогрузчиках.

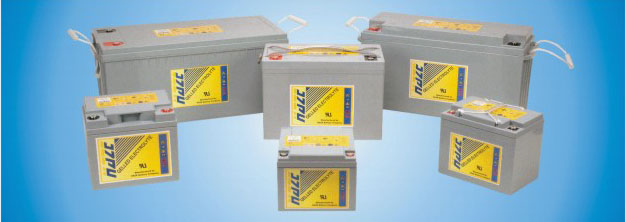

GEL HZY 12V Моноблок Стационарные аккумуляторные батареи
| Срок службы 12-15 лет | Номинальная емкость:18...230 Ач | Батарея | Намазные пластины |
|---|---|---|---|
| Герметизированные свинцово-кислотные | Поддаются переработке | Устойчива к глубокому разряду в соответствии c DIN 43539 T5 | Необслуживаемые |
Технические характеристики
| Номинальное напряжение | 12 В |
| Срок службы | 12-15 лет |
| Диапазон рабочих температур | от -20°C до +50°C |
| Сплав решетки | Pb/Ca/Sn |
| Пластины | Намазные |
| Сепаратор | Микропористый дюропластик |
| Активный материал | Свинец высокой чистоты |
| Материал корпуса | ABS (V0) |
| Зарядное напряжение | Буферное - 2,27-2,30 В/эл при 20 °C, Циклирование - 2,35 В/эл. при 20 °C Max. 2.4 В/эл. Max пульсации 0.05C (A) |
| Электролит | Серная кислота |
| Предохранительный клапан | EPDM резина. Давление срабатывания - 10.5 - 14 кПa. Герметизация при 7 кПa. |
| Вывода | Различного типа. Эпоксидная герметизация внешних узлов. |
| Момент затяжки | Для всех типов рекомендуется момент затяжки 5-7 Нм |
| Соединители | Идут в комплекте с батареей |
| Модель | Номинальное напряжение, В | Емкость С20 1,75 В/эл 20°С, Ач | Емкость С10 1,80 В/эл 20°С, Ач | Ток заряда макс., А | Мощность, 10мин., 1,75 В/эл,Вт/эл. | Габаритные размеры, мм | Вес, кг | Внутреннее сопрот., мОм | ||
|---|---|---|---|---|---|---|---|---|---|---|
| Длина | Ширина | Высота | ||||||||
| HZY12-100 | 12 | 96 | 85.1 | 25 | 379 | 305 | 168 | 208 | 28.4 | 5 |
| HZY12-150 | 12 | 145 | 128 | 38 | 459 | 482 | 170 | 242 | 44.3 | 2 |
| HZY12-200 | 12 | 193 | 172 | 50 | 588 | 520 | 240 | 220 | 66.0 | <2 |
Цены на аккумуляторные батареи
| Наименование | Цена за 1 шт. EUR | Цена за комплект EUR |
|---|---|---|
| HZY12-100 | 183 | 3 294 (18 шт.) |
| HZY12-150 | 262 | 4 716 (18 шт.) |
| HZY12-200 | 370 | 11 100 (30 шт.) |
Все цены не включают налог с оборота.
Комплекты для 5 кВт электростанций имеются на складе. Для 10 кВт электростанции комплект АКБ доставляется с завода под заказ.

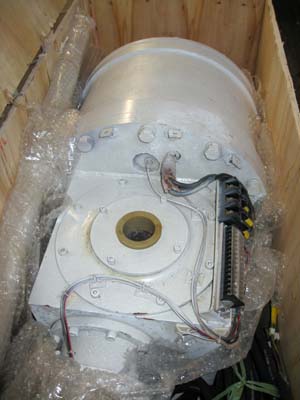

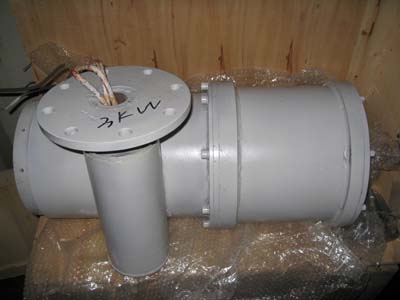

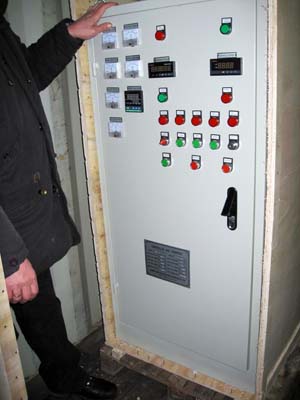

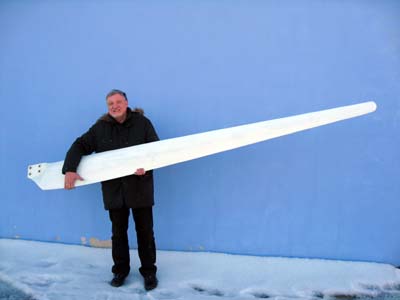

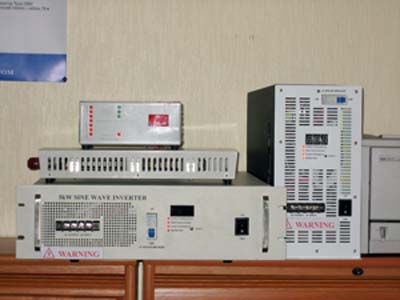

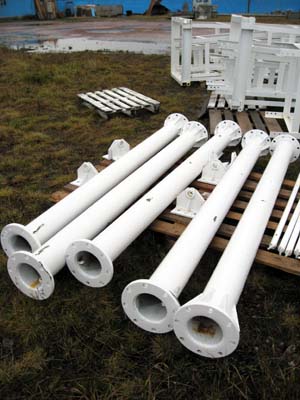

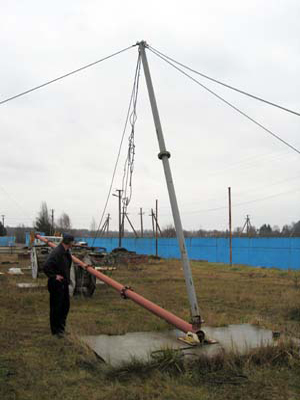

Галлерея ветрогенерторов
